Van cột lọc TATICO – Van 3 chế độ cho hệ thống lọc nước

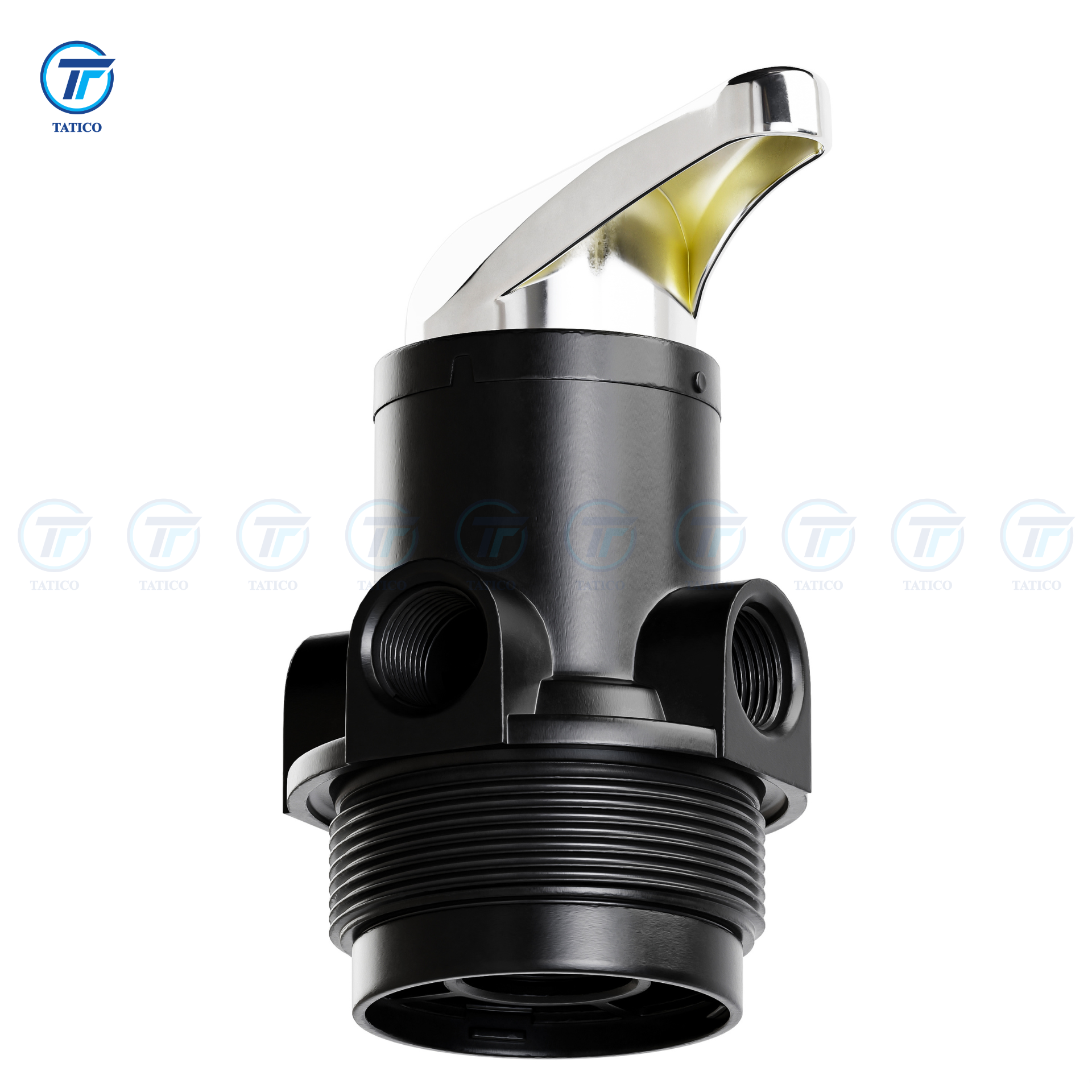

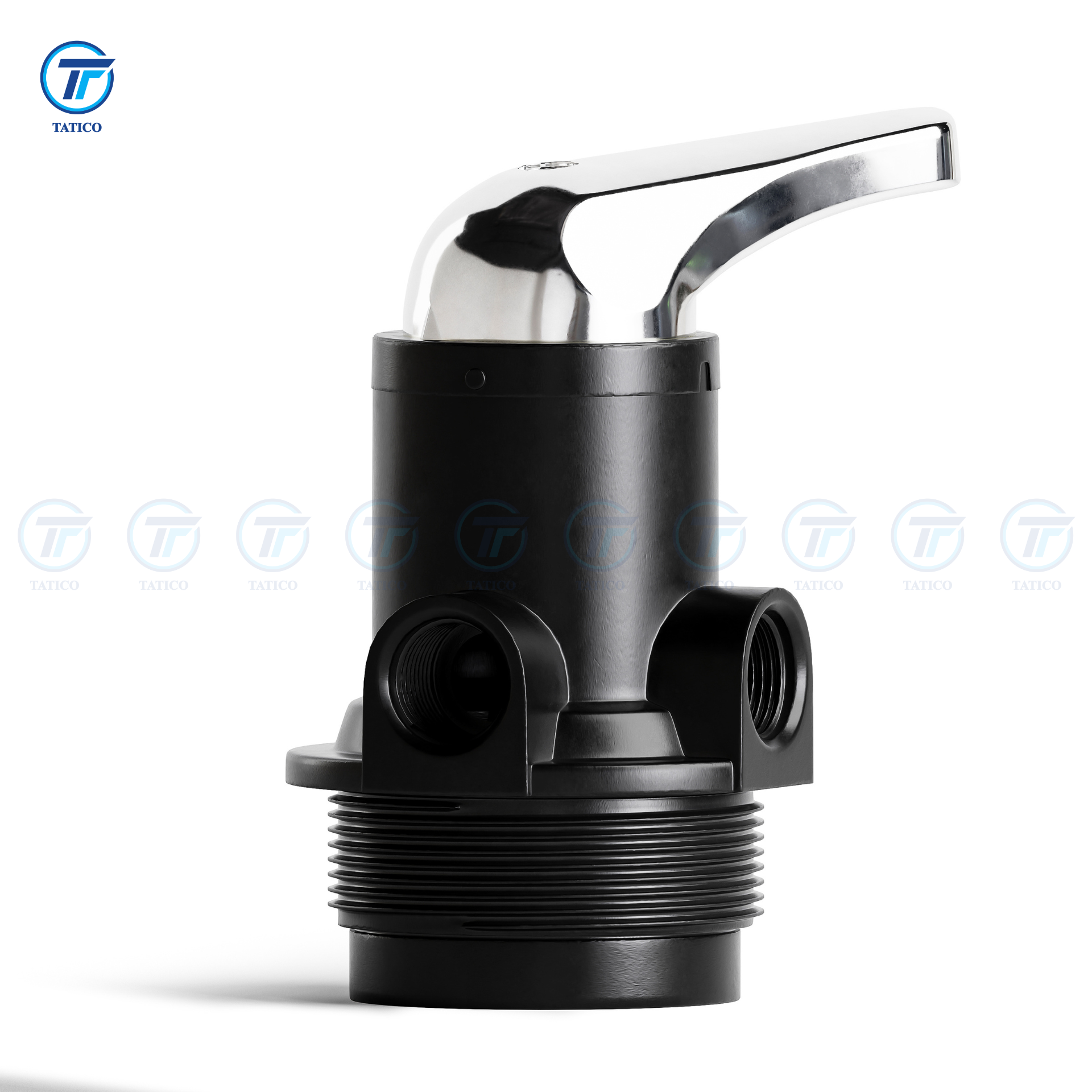

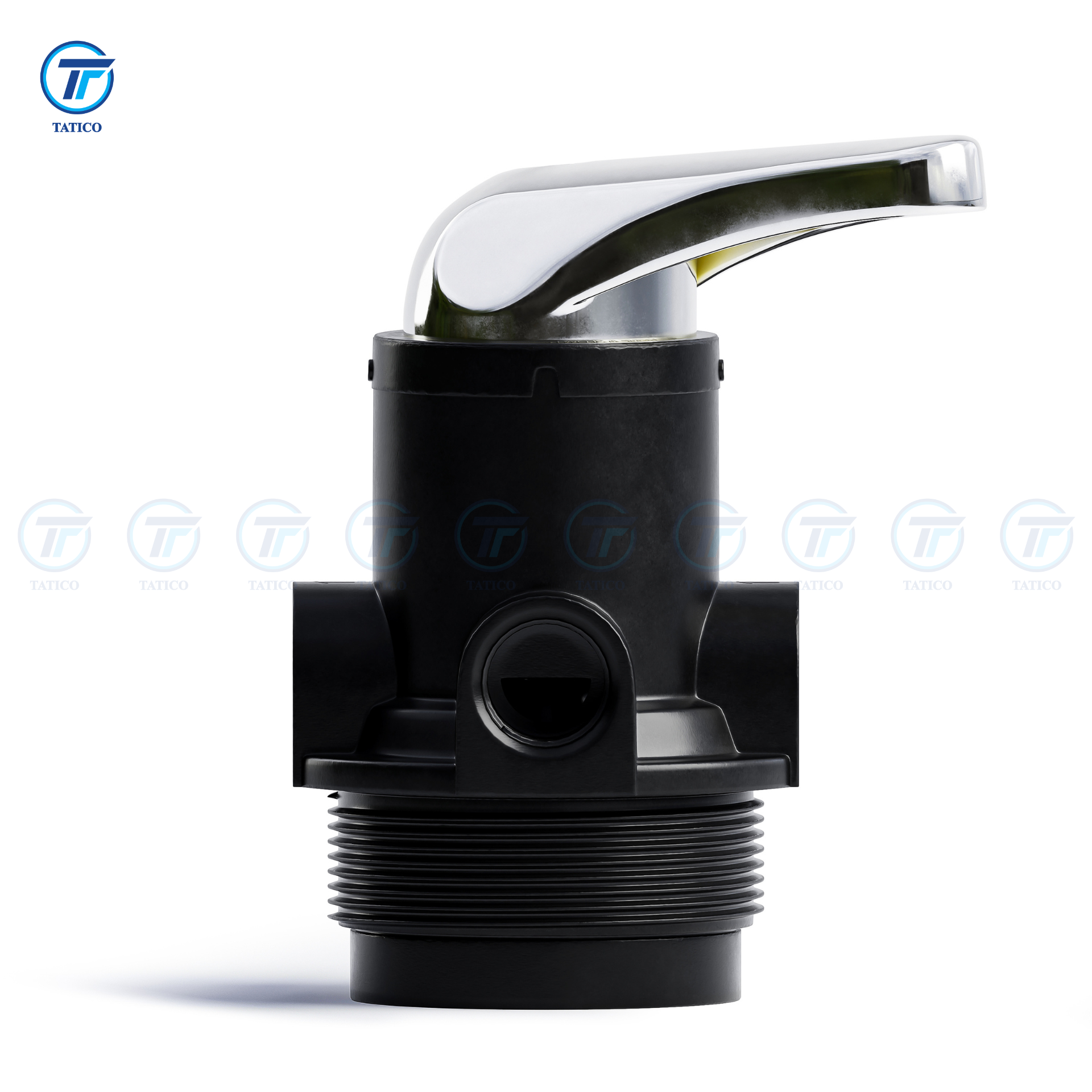

Van cột lọc TATICO là van điều khiển dành cho cột lọc nước composit, được sử dụng để điều hướng dòng nước qua các chế độ lọc, rửa ngược và rửa nhanh. Van có thân bằng nhựa ABS mạ chrome, thiết kế tích hợp các cổng nước vào, nước sạch ra, nước xả và cổng kết nối với cột lọc, phù hợp cho các hệ thống lọc nước sử dụng cột lọc dạng composite hoặc cột lọc chuyên dụng có ren tương thích.

Với khả năng làm việc ở áp suất 1–1,5 MPa (10–15 Bar), nhiệt độ nước 5–45°C và lưu lượng khoảng 2–4 m³/h, van cột lọc TATICO phù hợp với nhiều hệ thống lọc nước sinh hoạt quy mô gia đình, biệt thự, văn phòng, cửa hàng, nhà xưởng và các hệ thống xử lý nước đầu nguồn.

1. Van cột lọc TATICO dùng để làm gì?

Van cột lọc là bộ phận có nhiệm vụ điều khiển hướng dòng nước và lựa chọn chế độ vận hành của cột lọc. Thay vì phải tháo lắp đường ống khi cần vệ sinh vật liệu lọc, người dùng có thể chuyển chế độ ngay trên van để thực hiện các thao tác cần thiết.

Van cột lọc TATICO hỗ trợ 3 chế độ vận hành chính:

• Filter – Lọc: Dẫn nước qua vật liệu lọc để thực hiện quá trình lọc nước trong điều kiện vận hành bình thường.
• Backwash – Rửa ngược: Đảo chiều dòng nước để làm sạch và tách các chất cặn tích tụ trong vật liệu lọc sau một thời gian sử dụng.
• Fast Rinse – Rửa xuôi: Xả rửa nhanh sau quá trình rửa ngược, giúp ổn định lại lớp vật liệu lọc trước khi đưa hệ thống trở về chế độ lọc.

Nhờ cơ chế vận hành bằng tay gạt, người sử dụng có thể chuyển đổi giữa các chế độ tương đối nhanh chóng, thuận tiện cho việc bảo trì và vệ sinh cột lọc định kỳ.

2. Cấu tạo và các cổng kết nối của van cột lọc TATICO

Van được thiết kế với các vị trí kết nối riêng biệt, giúp thuận tiện trong quá trình lắp đặt đường ống và vận hành hệ thống.

Các vị trí chính gồm:

Cổng nước cấp vào (IN): Là vị trí đưa nguồn nước cần xử lý vào van. Nước sau đó được điều hướng theo chế độ vận hành đã lựa chọn.

Cổng nước sạch đi ra (OUT): Là vị trí nước sau quá trình lọc được đưa ra khỏi van để tiếp tục cấp vào hệ thống sử dụng.

Cổng xả nước (DRAIN): Được sử dụng để đưa nước ra ngoài trong quá trình rửa ngược, rửa nhanh hoặc thực hiện các thao tác vệ sinh cột lọc.

Cổng ren nối cột lọc: Là vị trí kết nối trực tiếp giữa van và cột lọc. Khi lắp đặt cần kiểm tra đúng kích thước ren và đảm bảo mối nối kín nước.

Thiết kế các cổng chức năng riêng biệt giúp việc kết nối van với hệ thống đường ống trở nên trực quan, đồng thời thuận tiện cho quá trình kiểm tra và bảo dưỡng.

3. Thông số kỹ thuật van cột lọc TATICO

Các thông số trên là thông số tham khảo theo cấu hình sản phẩm. Khi lựa chọn van, cần đối chiếu kích thước ren, áp suất hệ thống, lưu lượng và cấu hình cột lọc thực tế để đảm bảo khả năng tương thích.

4. Ưu điểm của van cột lọc TATICO

Điều khiển 3 chế độ tiện lợi

Van tích hợp các chế độ lọc, rửa ngược và rửa nhanh trong cùng một thiết bị. Người sử dụng có thể chủ động thực hiện chu trình vệ sinh vật liệu lọc mà không cần thay đổi kết cấu đường ống.

Thân van ABS mạ chrome

Thân van sử dụng nhựa ABS mạ chrome, vừa tạo bề mặt hoàn thiện, vừa phù hợp với yêu cầu thiết kế của các hệ thống lọc nước gia đình và dân dụng.

Khả năng chịu áp suất cao

Van có áp suất làm việc 1–1,5 MPa, tương đương 10–15 Bar, đáp ứng yêu cầu vận hành của nhiều hệ thống lọc nước sinh hoạt trong phạm vi thông số kỹ thuật cho phép.

Lưu lượng 2–4 m³/h

Mức lưu lượng khoảng 2–4 m³/h giúp van phù hợp với các hệ thống lọc nước có nhu cầu xử lý nước sinh hoạt liên tục. Tuy nhiên, lưu lượng thực tế còn phụ thuộc vào áp lực nguồn nước, vật liệu lọc, kích thước cột và thiết kế tổng thể của hệ thống.

Thiết kế thuận tiện cho bảo trì

Việc tích hợp cổng xả riêng và các chế độ vận hành chuyên dụng giúp quá trình rửa ngược, rửa nhanh và bảo trì cột lọc thuận tiện hơn.

5. Hướng dẫn lắp đặt van cột lọc TATICO

Trước khi lắp đặt, cần chuẩn bị cờ lê, băng tan hoặc vật liệu làm kín ren phù hợp và các đầu nối đường ống có kích thước tương thích.

Quy trình lắp đặt cơ bản:

Bước 1 – Chuẩn bị: Kiểm tra van, cột lọc, đường ống và các đầu nối. Đảm bảo ren kết nối phù hợp với van.

Bước 2 – Làm kín ren: Quấn băng tan hoặc sử dụng vật liệu làm kín phù hợp trên phần ren cần kết nối nhằm hạn chế nguy cơ rò rỉ nước.

Bước 3 – Kết nối van với cột lọc: Lắp van vào đầu cột lọc và siết vừa đủ lực. Không nên sử dụng lực quá lớn để tránh ảnh hưởng đến phần ren hoặc thân van.

Bước 4 – Kết nối đường nước: Xác định chính xác các cổng IN, OUT và DRAIN, sau đó kết nối đường nước cấp, đường nước sau lọc và đường xả theo đúng vị trí.

Bước 5 – Kiểm tra: Mở nguồn nước từ từ, kiểm tra các mối nối và quan sát xem có hiện tượng rò rỉ hay không trước khi đưa hệ thống vào vận hành bình thường.

6. Hướng dẫn vận hành van cột lọc TATICO

Ở chế độ Filter, nước được đưa qua cột lọc để xử lý và sử dụng trong điều kiện bình thường.

Khi cần vệ sinh vật liệu lọc, chuyển van sang Backwash để thực hiện quá trình rửa ngược. Sau khi hoàn thành rửa ngược, chuyển sang Fast Rinse để rửa nhanh và ổn định lại vật liệu lọc. Sau đó đưa van trở lại chế độ Filter để tiếp tục sử dụng.

Tần suất rửa ngược không cố định mà phụ thuộc vào chất lượng nguồn nước đầu vào, loại vật liệu lọc, lưu lượng sử dụng và tình trạng của cột lọc.

7. Lưu ý khi sử dụng

Không vận hành van ở áp suất vượt quá phạm vi làm việc 1–1,5 MPa (10–15 Bar) hoặc nhiệt độ nước vượt quá 45°C.

Trước khi chuyển chế độ vận hành, nên thực hiện theo đúng quy trình của hệ thống và tránh thao tác khi áp lực nước đang ở mức không phù hợp.

Đồng thời, cần kiểm tra định kỳ các mối nối, đường ống và vị trí ren để phát hiện sớm tình trạng rò rỉ. Khi thay thế van, nên đối chiếu đầy đủ kích thước ren, lưu lượng và cấu hình cột lọc trước khi lắp đặt.
